Introduction

Azure Network Watcher est un service intégré d’Azure qui fournit une suite d’outils permettant de surveiller, diagnostiquer et analyser le trafic réseau dans vos environnements Infrastructure-as-a-Service (IaaS).
Il offre aux administrateurs et aux ingénieurs cloud la possibilité de :

  • comprendre la topologie réseau,
  • identifier rapidement les problèmes de connectivité,
  • analyser les flux de trafic pour renforcer la sécurité,
  • optimiser la performance de l’infrastructure.

Network Watcher se compose de trois grands ensembles d’outils et fonctionnalités :

  • Supervision
  • Outils de diagnostic réseau
  • Analyse du trafic

Supervision avec Azure Network Watcher

Network Watcher propose deux outils de surveillance qui permettent de visualiser et de suivre l’état des ressources :

🔹 Topologie

La fonctionnalité Topologie génère une vue graphique de l’ensemble du réseau, incluant les réseaux virtuels, sous-réseaux, interfaces réseau (NIC), NSG (Network Security Groups), et machines virtuelles.
➡️ Cela permet aux équipes IT de comprendre rapidement la configuration du réseau et de détecter des erreurs de déploiement (par exemple, une VM connectée au mauvais sous-réseau).

🔹 Moniteur de connexion

Le Connection Monitor fournit une surveillance de bout en bout entre différents points de terminaison (Azure, locaux ou hybrides).
➡️ Il mesure la latence, les pertes de paquets et la disponibilité des connexions, ce qui est essentiel pour :

  • diagnostiquer les problèmes de performance,
  • détecter des interruptions intermittentes,
  • assurer la qualité de service (QoS) des applications critiques.

Outils de diagnostic réseau dans Azure Network Watcher

Network Watcher inclut 7 outils puissants pour diagnostiquer et résoudre des problèmes réseau :

🔹 Vérification du flux IP

Permet de tester si le trafic est autorisé ou bloqué vers/depuis une machine virtuelle.
➡️ Très utile pour vérifier les problèmes de filtrage liés aux règles NSG, pare-feu Azure ou UDR (User Defined Routes).

🔹 Diagnostics NSG

Analyse en détail les règles appliquées par un Network Security Group.
➡️ Cela aide à identifier rapidement pourquoi un trafic est bloqué (par ex. une règle “deny all” en priorité élevée).

🔹 Prochaine étape (Next Hop)

Vérifie la route empruntée par un paquet vers sa destination.
➡️ Indispensable pour comprendre si le trafic passe par une passerelle VPN, un pare-feu Azure Firewall, ou Internet.

🔹 Règles de sécurité effectives

Affiche l’ensemble des règles cumulées appliquées à une interface réseau (NSG + sécurité Azure).
➡️ Cela évite la confusion entre les règles définies et celles réellement appliquées.

🔹 Résolution des problèmes de connexion

Teste une connexion entre une VM et une destination (FQDN, URI, IPv4).
➡️ Très pratique pour diagnostiquer un problème d’accès à une application ou à une base de données.

🔹 Capture de paquets

Permet de lancer une capture de trafic (PCAP) directement depuis une VM, sans installer Wireshark localement.
➡️ Utile pour l’analyse intrusion, performance applicative ou investigation forensique.

🔹 Résolution des problèmes de VPN

Outil spécifique pour diagnostiquer les problèmes liés aux passerelles VPN et connexions site-à-site ou point-à-site.
➡️ Il vérifie l’état des tunnels, les négociations IPsec et la stabilité des sessions.

Analyse du trafic avec Azure Network Watcher

Network Watcher propose également deux outils dédiés au suivi du trafic :

🔹 Journaux de flux NSG

Permettent de consigner les informations sur le trafic IP entrant et sortant à travers un NSG.
➡️ Ces données peuvent être stockées dans Azure Storage, envoyées vers Log Analytics ou analysées dans SIEM comme Microsoft Sentinel.

🔹 Traffic Analytics

Outil avancé qui transforme les journaux de flux en visualisations riches et exploitables.
➡️ Il permet d’identifier :

  • les top talkers (VM qui génèrent le plus de trafic),
  • les connexions suspectes (ex : trafic vers des pays inhabituels),
  • la répartition interne/externe du trafic.

Analyse de trafic

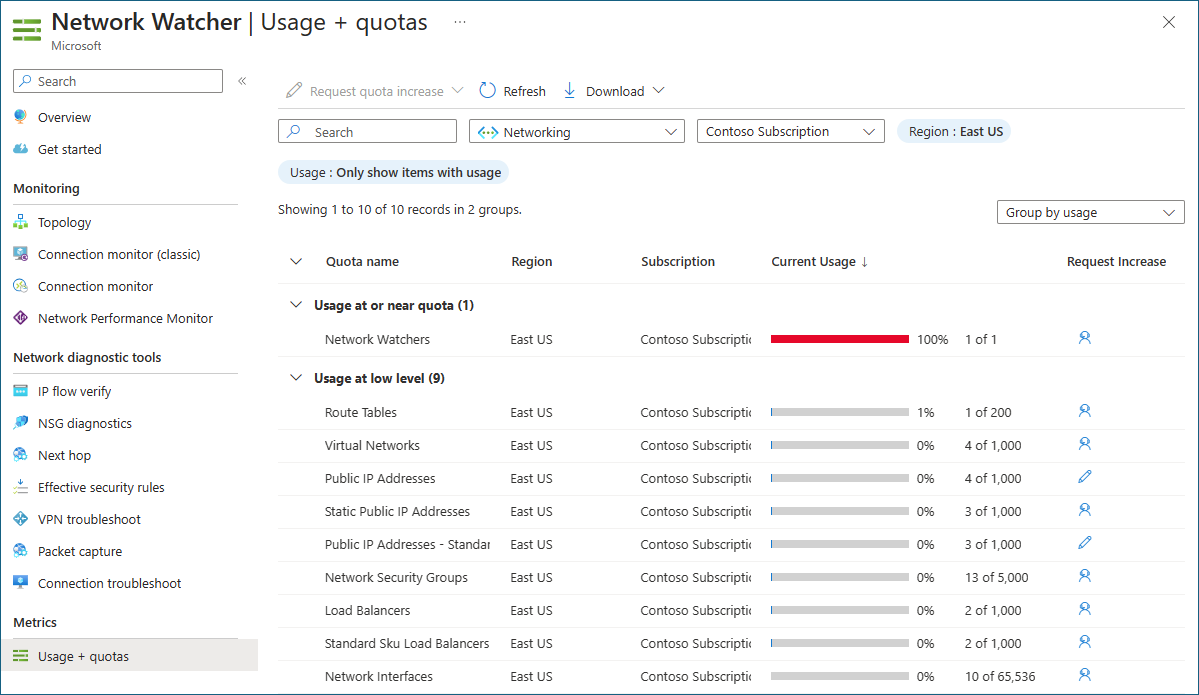

Utilisation et quotas

La section Utilisation + quotas fournit un résumé global de l’état des ressources réseau déployées dans une région ou un abonnement.
➡️ Elle permet de suivre :

  • le nombre de réseaux virtuels,
  • les limites actuelles (quotas),
  • la consommation par rapport aux seuils disponibles.

quotas

Limites de Network Watcher

Bien que très puissant, Network Watcher présente quelques limites :

  • Il est limité aux ressources IaaS (VM, réseaux virtuels, NSG, passerelles). Les services PaaS (ex. App Service) ne sont pas directement pris en charge.
  • Certains outils (comme la capture de paquets) peuvent générer des coûts additionnels.
  • Il ne remplace pas un SIEM ou une solution complète de monitoring mais agit comme un outil de diagnostic et de troubleshooting complémentaire.

Conclusion

Azure Network Watcher est un outil essentiel pour les administrateurs cloud, les ingénieurs réseau et les équipes de sécurité.
Il permet de gagner du temps dans le diagnostic, de visualiser en temps réel la topologie réseau, et de renforcer la sécurité en identifiant les flux suspects.

➡️ Couplé avec Azure Monitor, Sentinel et Defender for Cloud, Network Watcher devient un pilier central pour la supervision et la cybersécurité dans Azure.
